通用形、多站式、多功能異形元件插件機
| 1、供料器嵌入式，不佔機外空間，節省客戶場地； 2、供料器模塊化設計，換線便捷、高效、便於拓展； 3、東舜獨創DC直流控制供料器，穩定可靠，杜絕安全隱患； 4、取料頭快拔設計，降低成本提高換線效率； 5、預設各類元器件參數，元件庫中靈活調用； 6、數據化管理，避免人為失誤，實現高質高效產出； 7、具備壓力感應功能，自動檢測引腳入孔狀態，提高生產品質； 8、可實現感應器與視覺系統多方式共同識別元件極性，杜絕錯漏反； 9、智能避讓功能，自動對干涉元器件實現避位插裝； 10、工業4.0模式實現遠程監控與數據管理； 11、多機種掃碼識別功能，實現PCB自動掃碼、自動切換程序生產； 12、貼片機軟件基礎，人機智能操作界面，操作簡單易學。 |  |

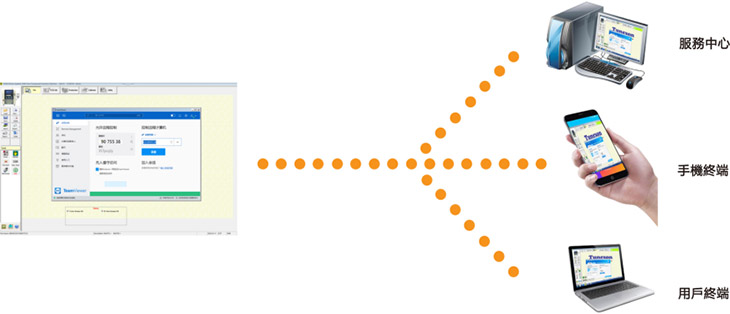

遠程操作與監控(*1)
經由服務中心、手機終端或用戶終端做遠程操控，可監控設備運行數據、歷史記錄，遠程優化生產程序等。

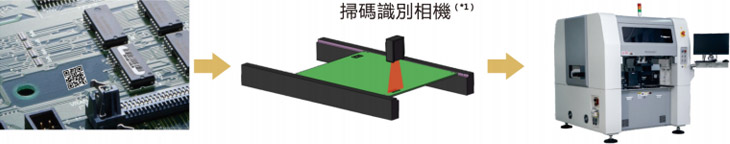

自動識別系統(*1&*2)
進板自動檢查PCB二維碼，身份識別，排除錯板進入。
自動掃碼PCB或載具上的二維碼後自動切換相對應的生產程序。
硬件和軟件
 |  |
| 穩定可靠-黑田精工原裝進口絲杠、伺服馬達等主要部件。 |  |

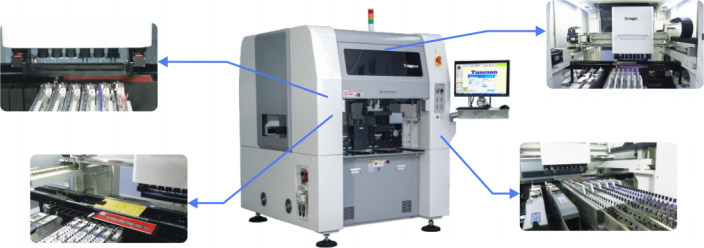

| 模塊化-東舜異型元件插件機的供料裝置更換方便、快捷； ◆ 供料器裝配了快速接插連接方式、即插即用； ◆ 更換一套供料器裝置只需要2分鐘； ◆ 快拔接頭設計、吸嘴或氣動手指更換僅需20秒； ◆ 換線時間比其他品牌同類型設備減少80%； ◆ 可換成散裝、帶裝、管裝、剪腳、折彎剪腳； ◆ 內置直流電源系統、防止人員操作不當引起的安全事故。 |  |

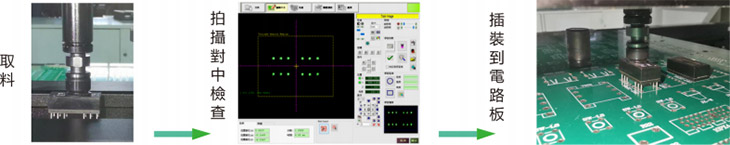

對中系統-高精度的引腳對中識別、元器件本身外形分析功能，完整實現異形元器件精密插裝。
| 軟件-CHP系統可實時監控生產邇期，效率等各種生產狀況； ◆ 搭載新一代振源智能一體化控製系統； ◆ PCB拼板的參考點和坐標複製簡便，大幅降低編程時間； ◆ 具備PCB壞板識別功能，避免元器件的浪費； ◆ 可利用離線編程(*1)，預設生產線供料配置和插裝模式； ◆ PPVC程式模擬功能，對插件分布、移動路線、作預視審核。 |  |

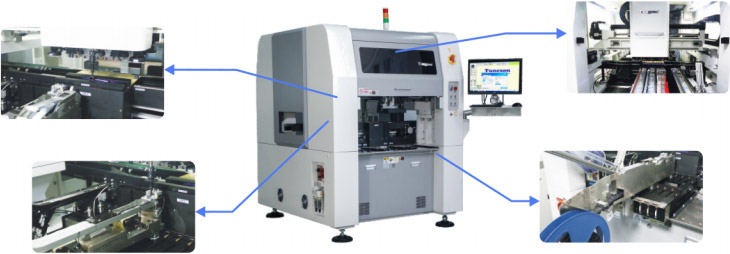

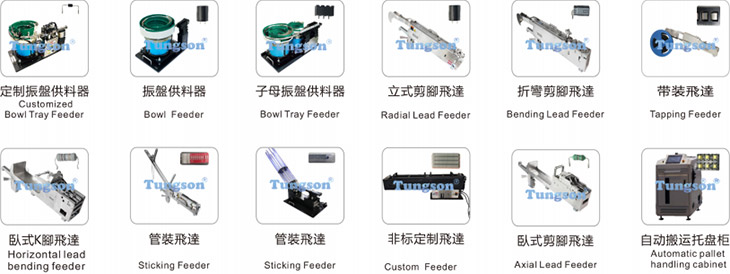

供料系統選配(*1)Feeding system options

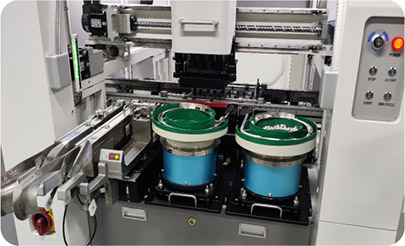

配置供料器：立式剪腳供料器、臥式剪腳供料器

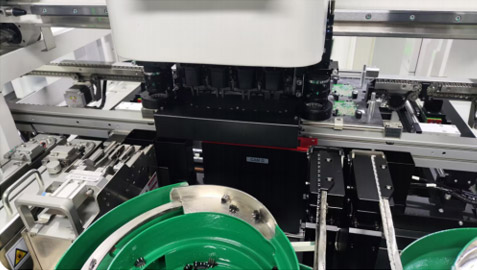

配置供料器：管裝供料器、帶裝供料器、散裝供料器

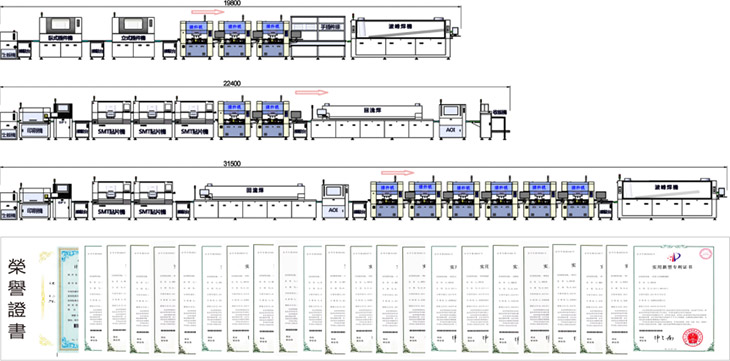

生產線組合參考 Production Line Combination Reference
取料工具
吸嘴-吸嘴折裝方便，適用于多種異形元器件的取件，特別是在一機多用時，吸嘴更換快捷，轉線效率高。
氣動手指-東舜自行研發的氣動手指拆裝方便，適用于多種異型元器件的抓取，兼容性強、穩定可靠。
可插裝物料
| 項目 | 參數 | ||
| 主機 | TS-400 | TS-600 | TS-800 |
| 傳送軌道離地高度 | 930±20mm | ||
| 設備外形尺寸 | L1670*W1650*H1690mm(*3)(不含信號燈) | ||
| 主機凈重量 | 約approx.1350kg | ||
| 貼裝/插裝最快速度 | 0.7s | ||
| PCB傳送系統 | |||
| 可載PCB板尺寸 | L50*W60~L490*W320(*2) L50*W60~L490*W400(*1&*2) | ||
| 固定邊位置 | 前端 | ||
| PCB傳送方向 | 標準配置：左L至右R(可選右R至左L)L-> R or r-> L | ||
| PCB傳送厚度 | 0.8-3.0mm | ||
| 傳送軌道調寬方式 | 數字化自動調寬 Digital Control | ||
| 傳送帶與軌道最大負荷 | 3.0Kg | ||
| 上/下元件可通過高度 | 上 45mm/ 下 15mm | ||
| 插裝平臺 | |||
| X/Y/Z軸的重復精度 | ±0.02mm | ||
| X/Y軸驅動方式 | 伺服電機 | ||
| 吸嘴/氣手指的更換方式 | 快撥接頭 | ||
| 正/負壓切換 | 元件庫編輯 | ||
| 壓力感應功能 | 級別可選 | ||
| 可承載供料站數目 | 前側3站位 前側3站位+后側3站位*1 | 前側3站位 前側3站位+后側3站位*1 | 前側3站位+后側3站位 |
| 可配置各式供料站 | 散裝、帶裝、單管/多管供料器，多盤供料器，立式/折彎剪腳，臥式剪腳 | ||
| 電氣系統 | |||
| SMEMA聯機信號接口 | 歐式14針SMEMA插座 | ||
| 電源要求 | 單相220V-240V 20A*2組 | ||
| 平均功耗 | 3KW | 3.4KW | 4.5KW |
| 軟件 | |||
| 操作系統 | Win10(正版軟件) | ||
| 主程式軟件 | Tungson OCM Version 人機智能軟件 | ||
| 可儲存PCB板之編程數據 | Max.999 | ||
| 元件庫內可編輯元件類型 | 無限制 | ||
| 檔案導入格式 | CAD or TXT | ||
| 其他軟件功能 | 離線編程(*1) 掃碼自動識別系統(*1&*2) | ||
| 示教與視像系統 | |||
| 視像相機 | 上2下2 | 上2下3 | 上2下4 |
| 元件/引腳對中 | 下方攝像機判別 | ||
| 拼板PCB的坐標復制 | 0°/180°、90°/270°(*2)復制 | ||
| 檢查拼板之Bad-Mark | 上方影像識別 | ||
| 安全設備 | |||
| 安全門設備 | 感應開關、開門即停 | ||
| 壓力失效報警 | 正壓或真空 | ||
| CE安全標準 | 具備 | ||
| 其他參數 | |||
| 可插裝Max元件尺寸（L*W*Hmm） | φ39mm*H45mm(含引腳長度) | ||
| 空氣源 | 0.55~0.65Mpa | ||
備注:*1 =選配項 Optional ltem
*2=條件限制 Conditional Item;
*3=不含信燈、顯示器、鼠標及安裝支架.NotIncludedofTowerLight,Monitor,Keyboard&Mouse Tray.
速度及精度等，會因條件而異，詳細請參照《規格說明書》
為了安全使用目錄中所記載的商品，在使用時，無論是在商品的運轉時，還是停止時。
都請仔細確認設備附的使用說明書及設備的警告告示之後，再進行正確的操作。
